新築太陽光施工

横葺き屋根への太陽光パネル施工です。
今回はSHARPの4.32kwシステムをセキノ興産の屋根に穴を開けない工法で取り付けです。

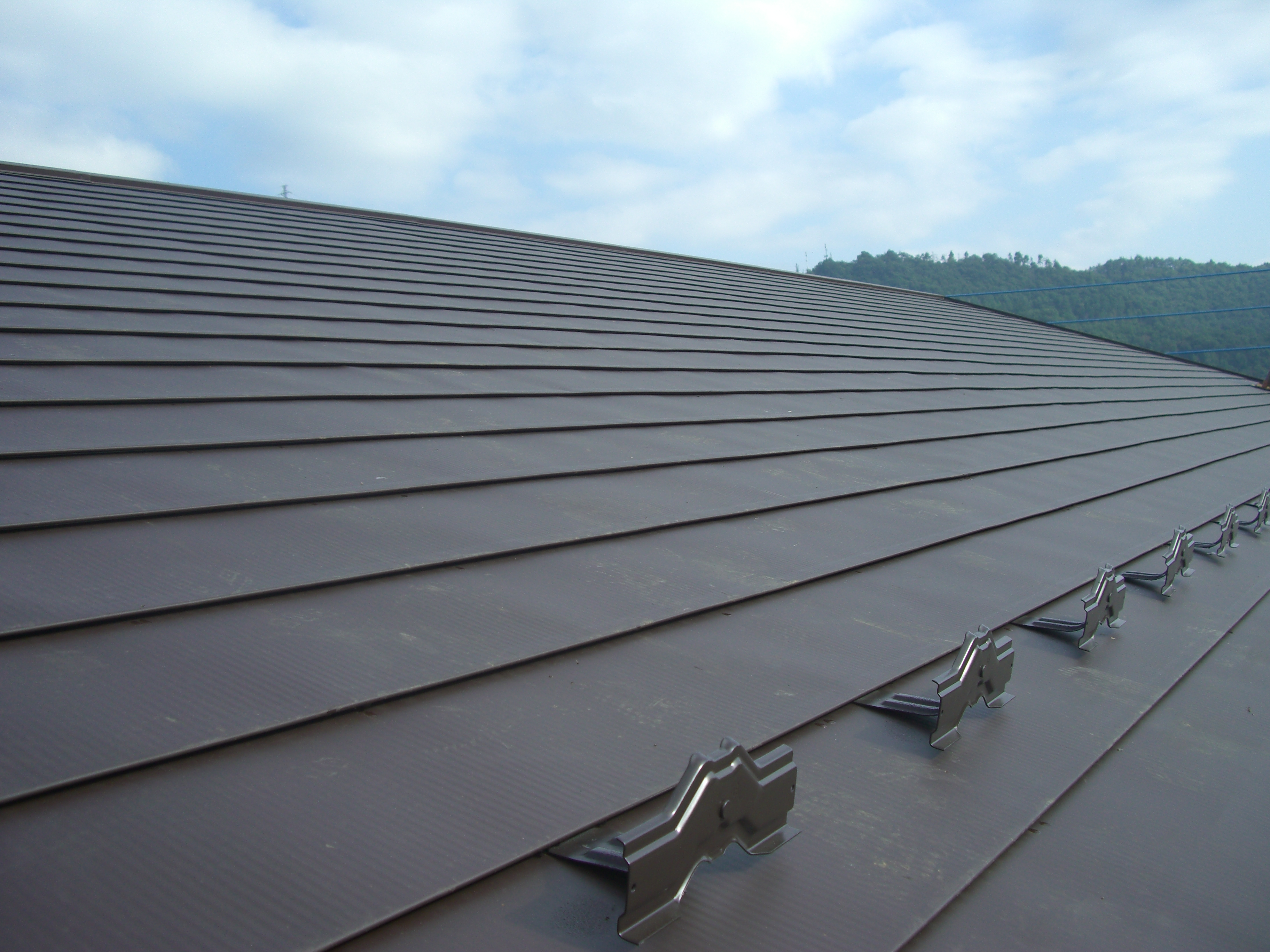

太陽光-施工前                太陽光-施工後

ATキャッチ取り付け

太陽光-ATキャッチ取り付け

まずは屋根にしっかりとつかまる金具の取り付けです。
もちろん屋根に穴は開けません。
1枚のパネルの下にこの金具が6個付くように
割り振ってあります。
今回は27パネル×6個=162個付けました。

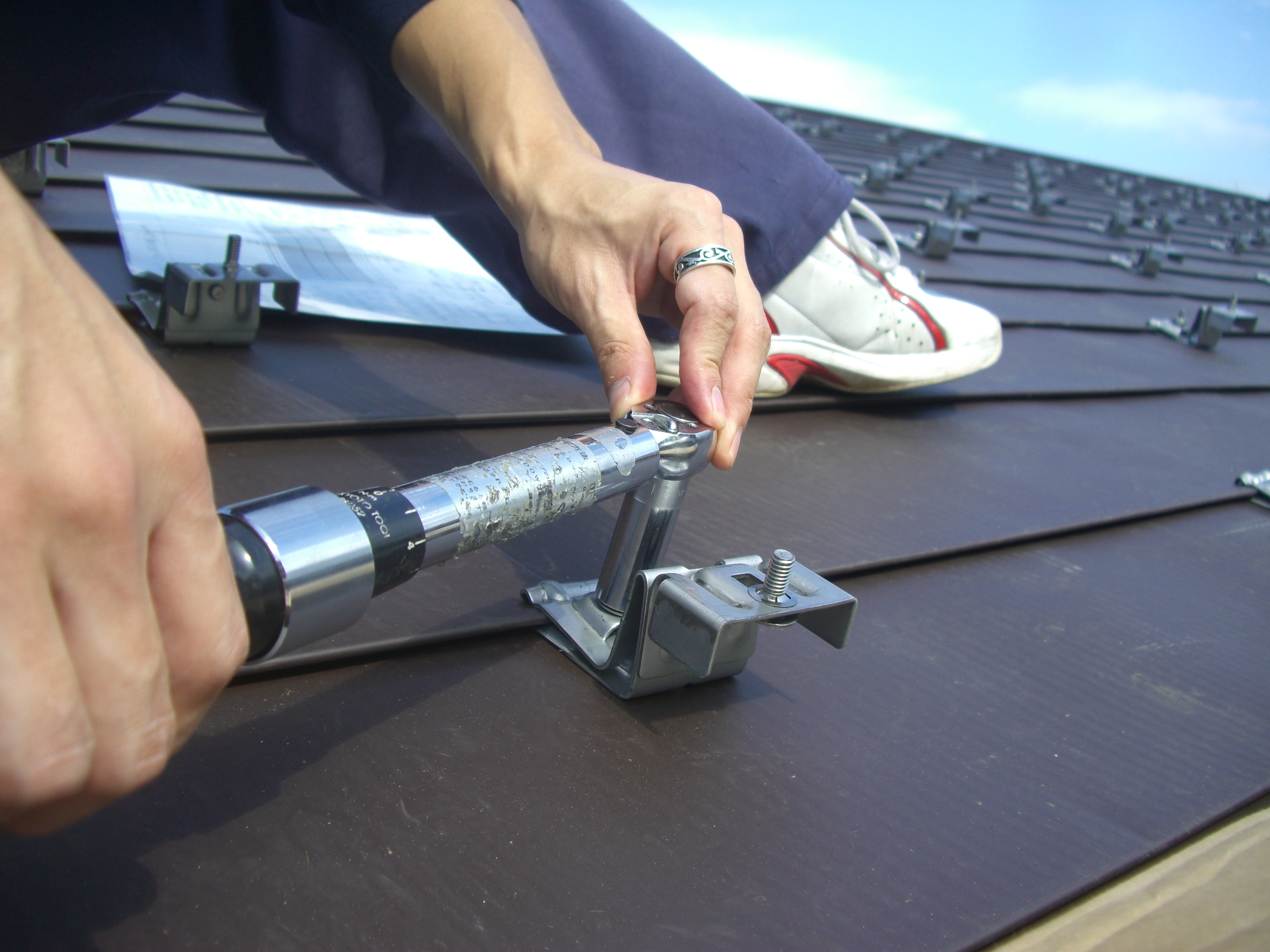

トルク管理

太陽光-トルク管理

常に、このトルクレンチを使用し、
締め付けの力を規定値にします。
これで台風が来ても安心です。

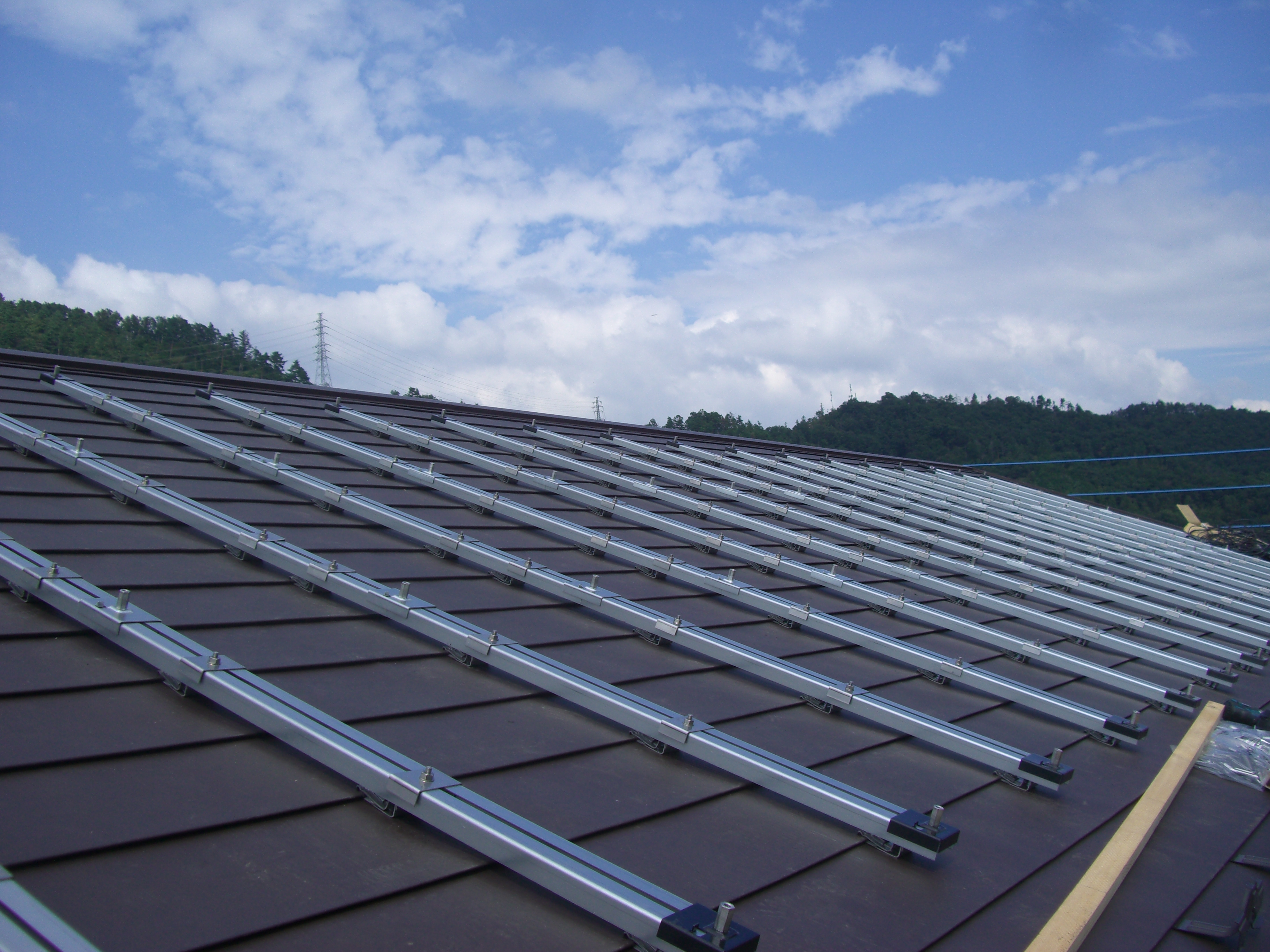

レール取り付け

太陽光-レール取り付け

先ほど付けた金具の上に
レールを取り付けて行きます。
この上にもうパネルが乗ります。

工程的には難しくないですが、
数が多いので、時間はここまでで3時間くらい
かかってます。

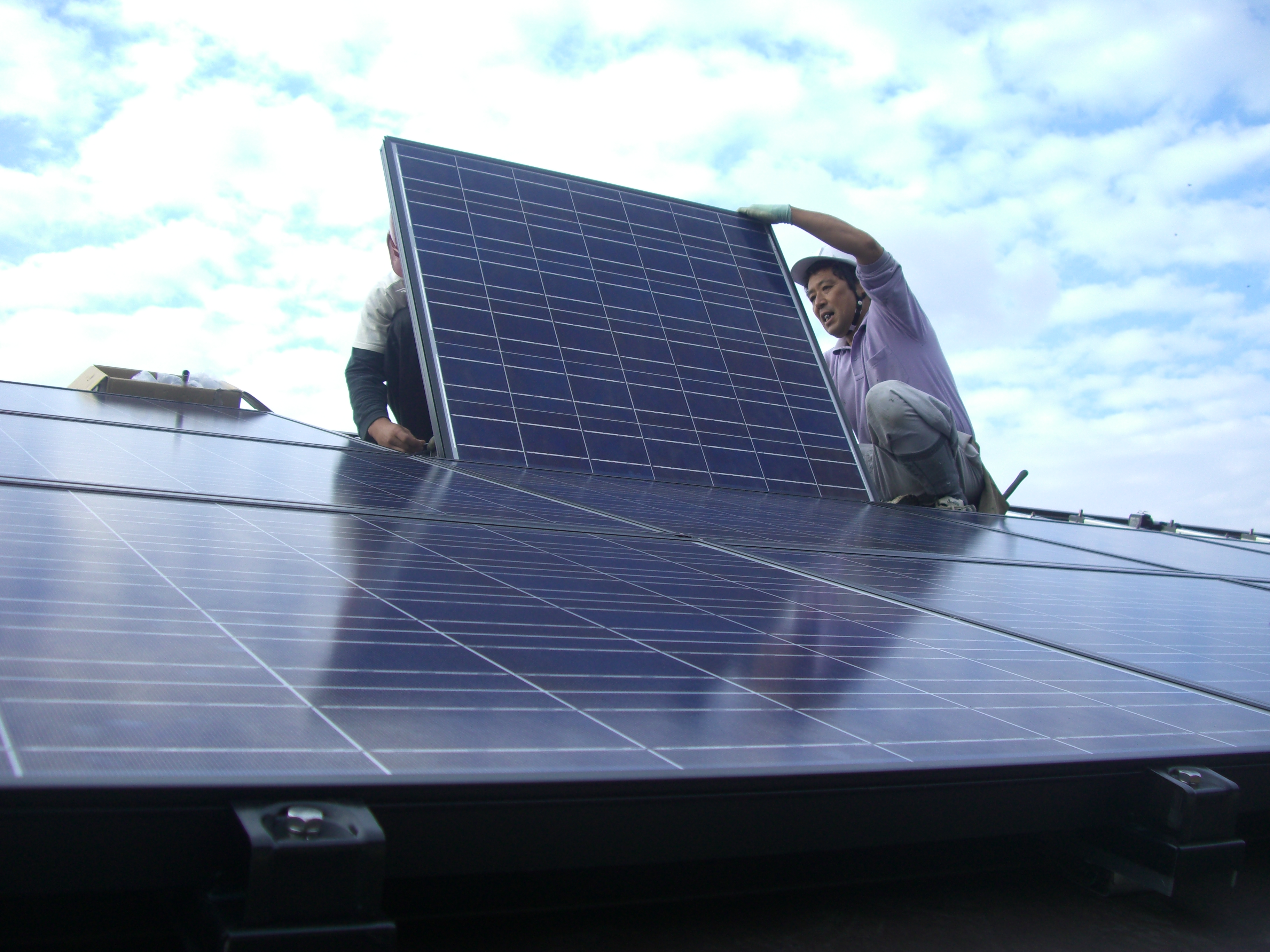

太陽光パネル取り付け

太陽光-パネル取り付け

先ほどのレールの上に乗せ、
上下4箇所でがっちり取り付けます。
同時に配線も繋げて行きます。

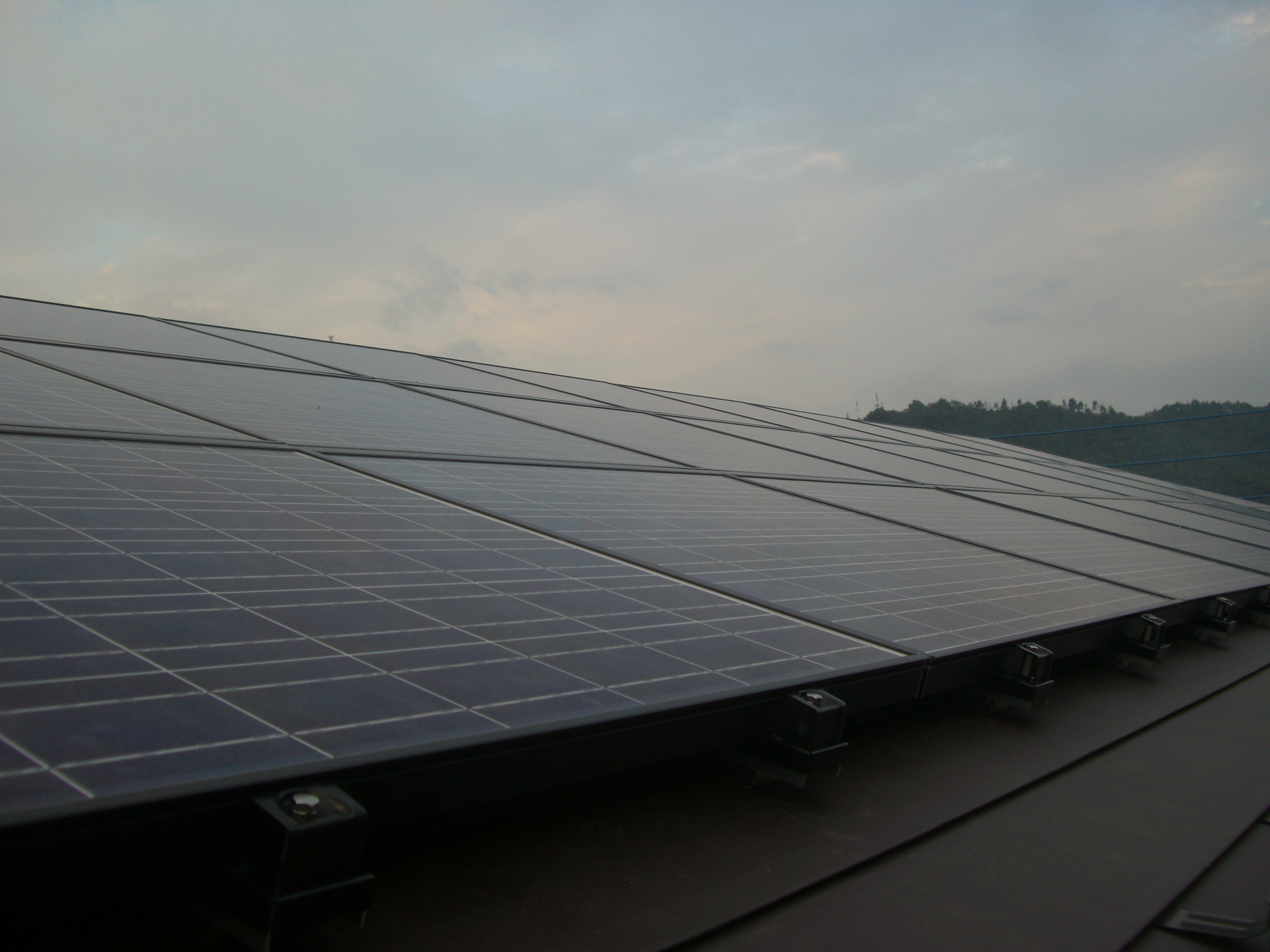

完成

太陽光-完成

アース線などを取り付けて完成です。
屋根一体型ではありませんが、
取り付け位置が低いので、すっきり見えます。
